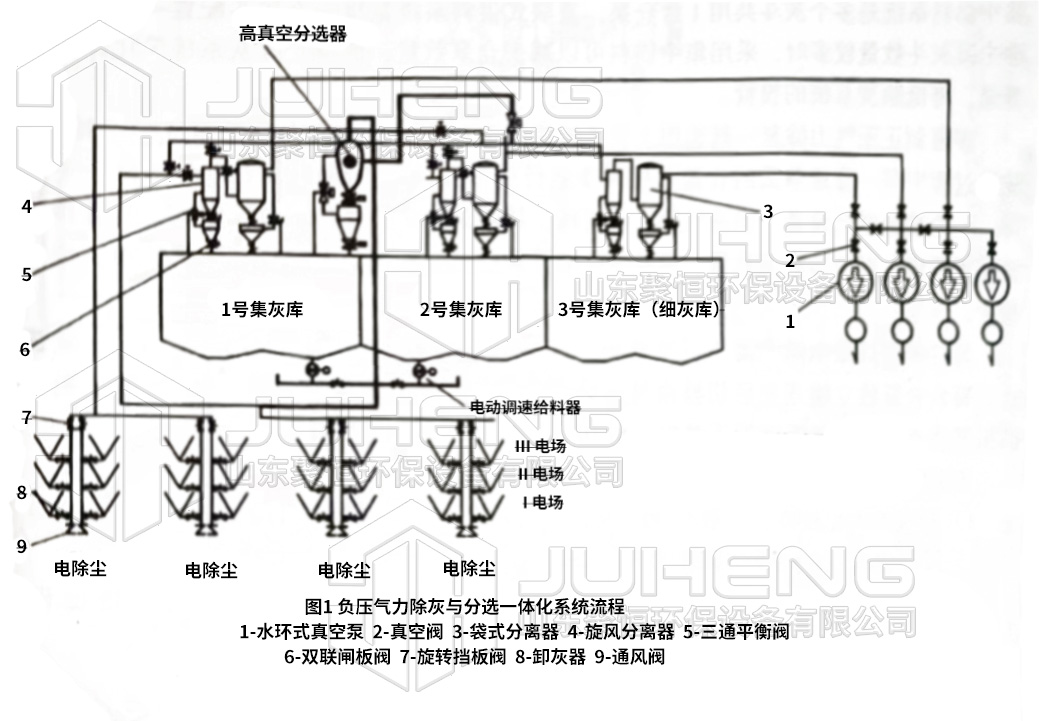

該系統是利用負壓氣力除灰系統的真空泵和氣灰分離(旋風和袋式除塵器)結合蝸殼式氣流分級，使負壓輸送與分選一體化。如圖所示：

   系統由電除塵器灰斗，氣動卸灰器，進風閥和灰管線切換組成。4臺220t/h鍋爐配4臺三電場電除塵器，共計24個灰斗，真空輸送與分選系統可從24個中任意選取灰斗取灰，電除塵Ⅱ、Ⅲ電場細灰，經主分選機旁路直接進入細灰?guī)?，I電場原狀灰可以直接進入分選機，也可以先輸送到原狀灰?guī)?，再從原狀灰?guī)斓兹』疫M人主分選機分級處理。

   該系統設有三個容量為1350m³的干灰?guī)欤?號、2號為原狀灰?guī)?。貯存電除塵器I經分級后產生的細灰和電除塵器Ⅱ、Ⅲ電場細灰，每臺灰?guī)鞄祉敯惭b一套旋風分離器和袋式除塵器。氣源選用 ZYK-110型水環式真空泵最大負壓可達 0.06MPa，最大處理灰量為40t/h，給料采用變頻調速葉輪給料機，控制系統采用PLC程序控制，具有較高的輸送濃度和較長的輸送距離。

   系統的主要參數:4x220th鍋爐，總灰量0=37.6t/h，輸送系統出力G=40t/h，輸送氣灰比m=27，輸送距離:L=176m，提升高度H=30m，90°彎頭數為7只，吸入口真空值為0.02MPa，真空泵入口真空值為0.07MPa，分選機處理灰量40t/h。
